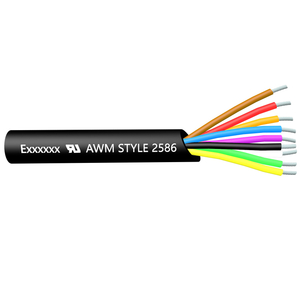

UL Style 2586 AWM -HOOK UP WIRE 105 ℃ 1000V ROHS REACH
الجهد المقنن: 1000V
درجة الحرارة المقدرة: 105 درجة مئوية
مادة العزل: PVC
مادة سترة: PVC
الموصل: نحاس معلب أو عاري أو تقطعت بهم السبل أو صلب
اختياري: الميلير ، نحاس مضفر
المعيار المرجعي: UL758 ، UL1581 ، C22.2 No.210
يمر UL VW-1 و CSA FT1 اختبار اللهب العمودي.
سماكة عزل موحدة من الأسلاك لضمان سهولة تجريد وقطع.
للأسلاك الداخلية للمعدات الإلكترونية والكهربائية والجهاز ، المحرك ، آلة الأتمتة ، مزود الطاقة ، معدات الأدوات الآلية ، معدات النقل اللوجستية ، الرافعات ، المصاعد التلقائية ، رفع مواقف السيارات ، إلخ.
Conductor | عازلة | السترة | الأعلى. كوند. المقاومة عند 20 درجة مئوية (ω/km) | ||||
عدد النوى | AWG | بناء (رقم/مم) | سماكة (مم) | قطر الدائرة (مم) | سماكة (مم) | قطر الدائرة (مم) | |
4 | 28 | 7/0.127 | 0.15 | 0.75 | 0.76 | 3.5 | 237 |
20 | 24 | 11/0.16 | 0.51 | 1.7 | 0.76 | 12.5 | 94 |
2 | 22 | 17/0.16 | 0.23 | 1.4 | 0.76 | 5 | 59.4 |
2 | 20 | 26/0.16 | 0.76 | 2.58 | 0.76 | 7.5 | 36.7 |
2 | 18 | 41/0.16 | 0.8 | 2.8 | 0.76 | 7.2 | 23.2 |
3 | 18 | 41/0.16 | 0.58 | 2.35 | 0.76 | 7.1 | 23.2 |
2 | 16 | 26/0.254 | 0.8 | 3.08 | 0.78 | 7.8 | 15.1 |
3 | 16 | 26/0.254 | 0.4 | 2.4 | 1 | 8.5 | 14.6 |
4 | 16 | 26/0.254 | 0.81 | 3.1 | 1.83 | 11.2 | 15.1 |
7 | 16 | 26/0.254 | 0.6 | 2.8 | 0.76 | 10.7 | 13.7 |
2 | 14 | 41/0.254 | 0.8 | 3.46 | 0.76 | 8.8 | 8.96 |
3 | 14 | 41/0.254 | 0.8 | 3.46 | 0.76 | 9.2 | 8.96 |
2 | 12 | 65/0.254 | 0.51 | 3.5 | 0.76 | 8.9 | 5.64 |
3 | 12 | 65/0.254 | 0.51 | 4 | 0.76 | 10.5 | 5.5 |
5 | 12 | 65/0.254 | 0.79 | 3.94 | 0.76 | 13.5 | 5.64 |
3 | 10 | 105/0.254 | 0.78 | 4.56 | 0.76 | 12.2 | 3.55 |
5 | 10 | 105/0.254 | 0.78 | 4.56 | 0.76 | 15 | 3.55 |
2 | 8 | 169/0.254 | 0.76 | 6 | 0.76 | 14 | 2.23 |
※ ورقة البيانات أعلاه هي للرجوع إليها فقط ، يرجى الرجوع إلى المواصفات النهائية. |
