ما هو مربع السلك ، وكيف يتم حساب العدد المربعي للسلك
أنت هنا: مسكن » المدونات » ما هو مربع السلك ، وكيف يتم حساب العدد المربعي للسلك

ما هو مربع السلك ، وكيف يتم حساب العدد المربعي للسلك

تصفح الكمية:0     الكاتب:محرر الموقع     نشر الوقت: 2023-03-27      المنشأ:محرر الموقع

رسالتك

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

1. عندما نختار الأسلاك والكابلات ، هناك عدة خطوات:

1. اضرب الطاقة المقدرة للحمل الواحد بواسطة المعامل المطلوب للحصول على الطاقة المحسوبة ، ثم تلخيص الطاقة المحسوبة لجميع الأحمال ، ثم تضاعف معامل في نفس الوقت لحساب التيار. نتيجة هذا التيار المحسوب هي المعلمات الأساسية لأسلاك المطابقة أو الكابل.

2. وفقا لحساب إجمالي التيار ، تحقق من الجدول للحصول على المساحة المقطعية من كابل أو سلك.

3. تحقق من فقدان الجهد وفقًا لطول الكبل أو السلك. بشكل عام ، يجب ألا يتجاوز فقدان الجهد في سلك تحميل الإضاءة 10 ٪ من جهد النظام ، ولا يتجاوز فقدان الجهد في حمولة المحرك 8 ٪ من جهد النظام. بعد التدقيق ، يتم استبدال تيار بدء بدء تشغيل الحد الأقصى للحمل الكهربائي في إجمالي التيار المحسوب للتحقق مرة أخرى. إذا لم يتم الوفاء به ، فزد مساحة المستعرضة للسلك أو الكابل.

4. استبدل تيار الدائرة القصيرة على جانب الطاقة وتحقق من صيغة حساب الاستقرار الحراري للكابل. إذا لم تفي بمتطلبات الاستقرار الحراري للكابل ، فيجب زيادة مساحة المقطع العرضي للسلك أو الكبل مرة أخرى.

5. هناك أوضاع متداخلة عند وضع الكبل ، والذي يرتبط بتبديد الحرارة للكابل. ترتبط طريقة التثبيت أيضًا بالمنطقة المستعرضة في كابل أو سلك.

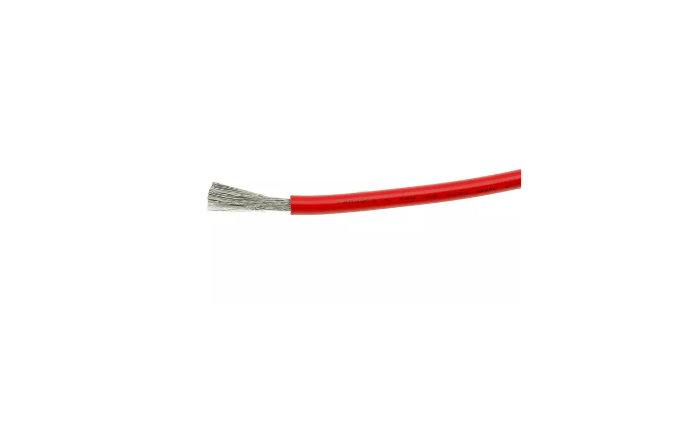

السلك والكابل (8)

2. كيف تنظر الأسلاك إلى الرقم المربع؟

1 ، لوحة من الأسلاك الجديدة ، سيكون سطح التغليف ملصقًا سلكيًا ، ويحتاج إلى فهم العلامة التجارية للأسلاك ، والنموذج ، وقطر الأسلاك (العدد المربعي للسلك) ؛

2 ، يمكن استخدام مسطرة السباحة لقياس قطر السلك ، ثم العثور على القسم ، صيغة حساب القسم: s = rr π (r هو نصف قطر السلك)

① إذا كان سلكًا أساسيًا واحدًا ، فيمكنك قياس قطره ، ثم الحصول على نصف القطر ، وفقًا لصيغة المنطقة S = نصف قطرها * 3.14 ، يمكن حساب مساحة المقطع العرضي للسلك ، مثل القطر من خط 1.4 مم ، هو (1.4 ÷ 2)*(1.4 ÷ 2) × 3.14 = 1.5386 مربع مربع (خذ قيمة تقريبية)

② مجموعة متعددة الخطوط ملتوية مع وجود خط متعدد النواة ، لا يمكن استخدامها بواسطة طريقة أساسية واحدة للحساب ، ويمكن أن تكون فقط وفقًا لسلك أحد الخطوط لتلقي الخط الأساسي ، ثم مضروبها بعدد الخطوط ، الصيغة هي s = نصف قطرها * 3.14 * n (n هو عدد الملتوية في هذا السلك).

3. طريقة حساب المربعة من الأسلاك والكابلات

مربع السلك هو صيغة للمنطقة الدائرية: رقم مربع السلك (ملليمتر مربع) = PI (3.14) مربع نصف قطر السلك (ملليمتر).

حجم الكابل هو أيضًا اسمي مربع ، والخيوط المتعددة هي مجموع مساحة المقطع العرضي لكل سلك. حساب حساب الكابل المستعرض المساحة: 0.7854 عدد الأسهم المربعة من دائرة نصف قطرها (ملليمتر). على سبيل المثال ، 48 خيوط (0.2 مم لكل دائرة نصف قطرها سلك) 1.5 خط مربع: 0.7854 (0.20.2) 48 = 1.5 مربع

إذا كنت ترغب في اختيار حجم السلك ، فهو يعتمد بشكل عام على الأول وفقًا لقوة الجهاز الكهربائي لحساب التيار (التيار i = power p / voltage u) ، ثم اختر مربع السلك المناسب وفقًا لـ الحالي. علاقة التحويل بين العدد المربع وتيار النحاس الأساسي (التجميع المفتوح):

معدل تدفق الحمل الآمن البالغ 1.5 ملليمتر مربع كابل الطاقة النحاسي - -21A ؛

معدل تدفق الحمل الآمن من 2.5 ملليمتر مربع كابل الطاقة النحاسي - -28A ؛

سعة تحمل آمنة من 4 ملليمتر مربع كابل الطاقة النحاسي - -35A ؛

معدل تحميل آمن من 6 مم مربع كابل الطاقة النحاسي - -48A ؛

سعة حمل آمنة من 10 مم مربع كابل الطاقة النحاسي - 65 أ ؛
