دليل الذهاب إلى Thhn Wire

عندما يتعلق الأمر بالأسلاك الكهربائية في المباني السكنية والتجارية والصناعية ، سلك ثن هو واحد من الخيارات الأكثر استخداما. اشتهر هذا السلك بقدرته على تحمل التكاليف ، والتعدد الاستخدامات ، والامتثال لمعايير السلامة المتعددة ، أصبح خيارًا متوقعًا للمقاولين والمهندسين. في هذا الدليل ، سنجيب على الأسئلة الرئيسية حول سلك thhn ، بما في ذلك معناها ، والبناء ، والمواصفات ، والتطبيقات ، وكيفية مقارنة الأنواع الأخرى من سلك البناء.

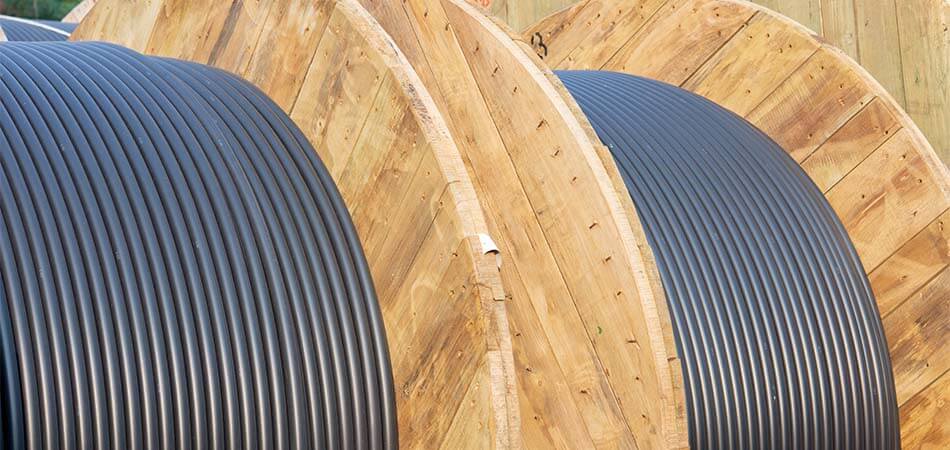

ما هو سلك thhn؟

thhn يقف ل لدوكات حرارية عالية مقاومة للحرارة مغلفة سلك. إنه نوع من سلك البناء مصمم خصيصًا لحمل التيار الكهربائي بأمان داخل الهيكل.

مقاومة الحرارة: يمكن أن تصمد أمام درجات حرارة التشغيل المرتفعة ، مما يجعلها موثوقة للبيئات التي تشكل فيها الحرارة مصدر قلق.

مقاومة الكيميائية والتآكل: بفضل طلاء النايلون ، فإن Thhn مقاومة للبنزين والزيت والملابس المادية.

القدرة على تحمل التكاليف وإمكانية الوصول: إنها واحدة من أكثر الأسلاك فعالية من حيث التكلفة المتاحة ، وهذا هو السبب في أنه يتم اختياره على نطاق واسع للعمل الكهربائي للأغراض العامة.

في جوهرها ، لا تقدر قيمة thhn فقط بتكلفة منخفضة ولكن أيضًا لمجموعة واسعة من التطبيقات.

ما هو بناء سلك thhn؟

إن بناء سلك thhn يجعلها متينة ومناسبة للتطبيقات المتعددة:

موصل واحد: عادة ما يكون سلك thhn موصلًا واحدًا معزولًا.

مواد الموصل: صنع من النحاس العاري أو النحاس المعلب أو الألومنيوم، اعتمادا على طلب التطبيق والتكلفة.

العزل بالحرارة: الموصل معزول مع PVC (كلوريد البولي فينيل)والتي توفر مقاومة الحرارة والعزل الكهربائي.

سترة النايلون: طلاء النايلون الخارجي يعزز مقاومة الزيت والبنزين والمواد الكيميائية والتآكل.

المرونة: متوفر في كليهما صلبة وعرقلة النماذج - solid للتركيبات الثابتة والاقتراق بالمرونة في التوجيه.

يضمن هذا البناء الطبقات الأداء طويل الأمد والامتثال لمعايير السلامة.

ما هي مواصفات سلك thhn؟

يتم تعريف سلك thhn بواسطة معايير التصنيف والامتثالوالتي تضمن سلامتها وأدائها:

التصنيف المزدوج: العديد من أسلاك thhn مصنفة مزدوجة Thwn (الحرارة الحرارية والنايلون المقاوم للماء).

تقييمات درجة الحرارة:

حتى 90 درجة مئوية في الظروف الجافة

حتى 75 درجة مئوية في الظروف الرطبة

تصنيف الجهد: معيار 600 فولت عبر جميع أسلاك thhn.

امتثال:

يجتمع UL Styles 83 و 1063

غالبًا ما تلتقي الإصدارات التي تقطعت بهم السبل UL MTW (سلك أداة الآلة) standards

العديد من أسلاك thhn ROHS متوافق للسلامة البيئية

هذه المواصفات تجعل Thhn قابلة للتكيف للغاية ، والتي تغطي كل من النظم الكهربائية السكنية والصناعية.

ما هي تطبيقات سلك Thhn النموذجية؟

يعتبر سلك thhn على نطاق واسع أ سلك البناء للأغراض العامة. تشمل بعض تطبيقاتها الرئيسية:

بناء الأسلاك: حمل التيار من الألواح إلى المنافذ والمفاتيح والمعدات.

توزيع الطاقة: ربط مصادر الطاقة الخارجية داخل المباني التجارية أو السكنية.

الأدوات والأجهزة: غالبًا ما تستخدم في الأسلاك الداخلية للآلات والأجهزة.

دوائر التحكم: مناسبة للتحكم في الأسلاك في المعدات الصناعية وأنظمة الأتمتة.

السباقات وعنصر الكابلات: معترف به للتركيب في القنوات ، وصواني الكابلات ، وغيرها من الطرق السباق.

⚠ القيود:

غير مناسب للاستخدام في الهواء الطلق ما لم يتم تثبيتها في القناة.

غير مناسب للدفن المباشر، حيث يمكن للسترة إطلاق غازات سامة إذا تعرضت للنار أو الضرر.

ما هي الأنواع الأخرى من سلك البناء؟

على الرغم من استخدام Thhn على نطاق واسع ، فإن أنواعًا أخرى من أسلاك البناء مهمة أيضًا اعتمادًا على احتياجات التطبيق.

سلك tffn (نايلون مرنة بالحرارة):

يشارك أوجه التشابه مع Thhn (عزل PVC + سترة النايلون).

صمم ك سلك التثبيت، تقديم المزيد من المرونة.

لم يتم تصنيفها للمواقع الرطبة ، مما يحد من استخدامه مقارنة بالثان.

سلك thwn: نسخة مقاومة للماء من thhn ، وغالبا ما يتم دمجها في سلك ثنائي التصنيف (thhn/thwn).

سلك XHHW (مقاوم للمياه مقاوم للمقاومة للحرارة المرتبطة

يستخدم عزل البولي إيثيلين متشابك (XLPE).

أفضل مقاومة للمياه وارتفاع المتانة ، ولكن عادة أكثر تكلفة.

تتيح هذه البدائل المهندسين والكهربائيين اختيار السلك المناسب اعتمادًا على البيئة ومتطلبات السلامة واعتبارات التكلفة.

خاتمة

سلك thhn هو متعددة الاستخدامات وفعالة من حيث التكلفة وموثوق بها اختيار معظم تطبيقات الأسلاك الداخلية. إن بنائها مع موصلات النحاس أو الألمنيوم ، وعزل PVC ، وسترة النايلون يمنحها المتانة لتحمل الحرارة والمواد الكيميائية والتآكل. بفضل تصنيفه المزدوج مثل THWN ، يمكن أيضًا استخدامه في بعض الظروف الرطبة ، مما يزيد من تعدد استخداماته.

ومع ذلك ، مثل جميع أسلاك البناء ، thhn لها حدودها. لتطبيقات الدفن في الهواء الطلق أو المباشر ، قد تكون أنواع الأسلاك الأخرى أكثر ملاءمة. يساعد فهم الاختلافات بين thhn والبدائل مثل TFFN أو XHHW على ضمان التركيبات الكهربائية الآمنة والفعالة.
