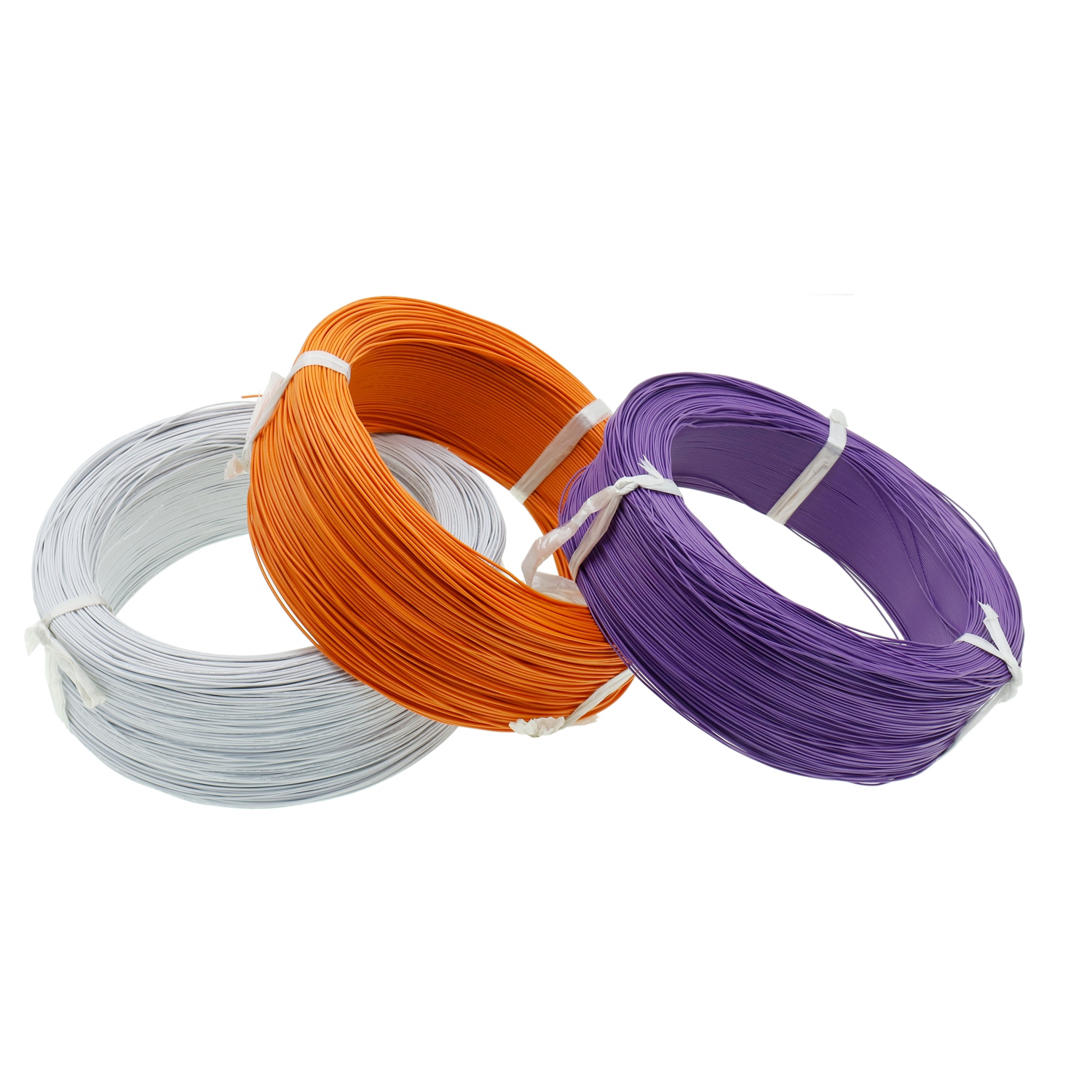

UL11627 105 ℃ 2000V PVC النحاس متوسط الجهد مع UL CSA
تصنيف الجهد: 2000V
درجة الحرارة تصنيف: 105ºC
المواد العازلة: PVC
موصل: معلنة أو عارية، تقطعت بهم السبل أو النحاس الصلبة
مرجع معيار: UL758، UL1581، C22.2 No.210
يمر اختبار اللهب العمودي UL VW-1 & CSA FT1.
سماكة العزل موحد من السلك لضمان تجريد السهل والقطع.
للأسلاك الداخلية للمعدات الإلكترونية والكهربائية والأجهزة الكهربائية.
| Conductor | عازلة | الأعلى. cond. المقاومة في 20 درجة مئوية (/ kft) | |||
| علاوة | بناء (رقم / ملم) | قطر الدائرة (مم) | نوم. سماكة (مم) | قطر الدائرة (مم) | |
| 26 | 7/0 / 0.16. | 0.48 | 0.76 | 2.00 | 150.00 |
| 24 | 11/0/16. | 0.61 | 0.76 | 2.13 | 93.25 |
| 22 | 17/0/16. | 0.76 | 0.76 | 2.28 | 55.00 |
| 20 | 26/0 0.16. | 0.94 | 0.76 | 2.46 | 34.60 |
| 18 | 41 / 0.16. | 1.18 | 0.76 | 2.70 | 21.80 |
| 16 | 26/2254. | 1.50 | 0.76 | 3.02 | 14.64 |
| 14 | 41 / 0.254. | 1.90 | 0.76 | 3.42 | 9.25 |
| 12 | 65/2254. | 2.40 | 0.76 | 3.92 | 5.82 |
| 10 | 105 / 0.254. | 3.00 | 0.76 | 4.52 | 3.66 |
| 8 | 165 / 0.254. | 3.77 | 1.14 | 6.05 | 2.35 |
| 6 | 7 × 38 / 0.127 | 5.41 | 1.14 | 7.69 | 1.48 |
| 4 | 7 × 60 / 0.127 | 6.81 | 1.52 | 9.85 | 0.928 |
| 2 | 19/128 / 0.127 | 8.62 | 1.52 | 12.00 | 0.59 |
| ※ ورقة البيانات أعلاه هي للإشارة فقط، يرجى الرجوع إلى المواصفات النهائية. | |||||
