ما هو موصل الألواح الشمسية؟

مقدمة

هل تعلم أنه بدون موصلات الألواح الشمسيةهل من الممكن أن يفشل نظامك الشمسي بأكمله؟ تضمن هذه المكونات الصغيرة والحيوية أن يعمل نظامك بكفاءة وأمان.

في هذه المقالة، سنستكشف ماهية موصلات الألواح الشمسية، وسبب أهميتها، وكيف تحافظ على تشغيل نظامك بسلاسة. ستتعرف أيضًا على أنواع مختلفة من الموصلات وكيفية اختيار أفضل ما يناسب احتياجاتك.

ما هو موصل الألواح الشمسية؟

التعريف والوظيفة

موصل الألواح الشمسية هو موصل كهربائي متخصص يتيح توصيل الألواح الشمسية ببعضها البعض وبمكونات النظام الأخرى، مثل العاكسات والبطاريات. تسمح هذه الموصلات لأنظمة الطاقة الشمسية بالعمل بكفاءة من خلال ضمان نقل الطاقة الكهربائية المولدة من الألواح بسلاسة إلى بقية النظام. تأتي موصلات الطاقة الشمسية عادة في أزواج من الذكور والإناث، مما يسمح بتوصيلات سهلة وآمنة تقلل من مخاطر انقطاع الاتصال العرضي أو الأعطال الكهربائية.

تتمثل الوظيفة الأساسية لموصل اللوحة الشمسية في توفير اتصال كهربائي آمن ومقاوم للعوامل الجوية. تم تصميم الموصلات الشمسية لمقاومة العوامل البيئية مثل الأشعة فوق البنفسجية والغبار والماء ودرجات الحرارة القصوى. وهذا يضمن أن تحافظ الموصلات على سلامتها وموثوقيتها طوال عمر النظام الشمسي، والذي يمكن أن يمتد من 25 إلى 30 عامًا.

الغرض في النظام الشمسي

تلعب موصلات الألواح الشمسية دورًا حيويًا في ربط المكونات المختلفة للنظام الكهروضوئي. يقومون بتوصيل الألواح الشمسية بالعاكس، الذي يحول التيار المباشر (DC) الذي تنتجه الألواح إلى تيار متردد (AC) للاستخدام في المنازل والشركات. بالإضافة إلى العاكسات، تربط موصلات الطاقة الشمسية أيضًا الألواح بأنظمة تخزين البطارية، مما يتيح تخزين الطاقة الزائدة المتولدة خلال النهار لاستخدامها لاحقًا. ومن خلال إنشاء هذه التوصيلات، تضمن موصلات الألواح الشمسية تدفق الطاقة بكفاءة وموثوقية في جميع أنحاء النظام.

لماذا تعتبر موصلات الألواح الشمسية مهمة؟

ضمان الكفاءة الكهربائية

تعتمد كفاءة نظام الطاقة الشمسية إلى حد كبير على سلامة توصيلاته الكهربائية. تساعد موصلات الألواح الشمسية على ضمان تدفق الطاقة المناسب بين المكونات من خلال الحفاظ على رابط قوي وآمن. عندما لا يتم تركيب الموصلات بشكل صحيح، أو عندما تتدهور بمرور الوقت، تزداد المقاومة الكهربائية، مما يسبب فقدان الطاقة. يمكن أن يؤدي الاتصال الضعيف إلى انخفاض إنتاج الطاقة وزيادة فقدان الطاقة وتقليل كفاءة النظام. باستخدام موصلات موثوقة وعالية الجودة، فإنك تضمن أن نظامك الشمسي يعمل على النحو الأمثل، مما يزيد من الطاقة المولدة ويقلل الهدر غير الضروري.

اعتبارات السلامة

السلامة هي أحد الجوانب الأكثر أهمية لموصلات الألواح الشمسية. تم تصميم هذه الموصلات لتقليل مخاطر المخاطر مثل السراويل الكهربائية والقوس الكهربائي وارتفاع درجة الحرارة. يمكن أن تتسبب الموصلات سيئة التوصيل أو التالفة في حدوث شرارات أو حرائق، مما قد يؤدي إلى تلف مكلف أو حتى فشل النظام. تتميز موصلات الألواح الشمسية عالية الجودة بآليات قفل تمنع انقطاع الاتصال العرضي، مما يضمن بقاء النظام سليمًا ويعمل بأمان. علاوة على ذلك، تم تصميم العديد من موصلات الطاقة الشمسية بميزة أمان مدمجة تضمن قطبية مناسبة، مما يقلل من فرص حدوث أخطاء في الأسلاك قد تؤدي إلى تلف النظام.

المقاومة البيئية

تتعرض موصلات الألواح الشمسية لظروف بيئية قاسية، بما في ذلك أشعة الشمس المباشرة ودرجات الحرارة المرتفعة والمطر والثلج والغبار. لتحمل هذه العناصر، تم تصميم الموصلات الشمسية بميزات مقاومة قوية للعوامل الجوية. وعادةً ما تكون مصنوعة من مواد مقاومة للأشعة فوق البنفسجية والرطوبة، مما يضمن احتفاظ الموصلات بوظائفها بمرور الوقت. يتم تصنيف العديد من موصلات الطاقة الشمسية الحديثة بتصنيف حماية الدخول (IP)، مما يشير إلى قدرتها على تحمل دخول الماء والغبار. ويعني تصنيف IP العالي، مثل IP68، أن الموصلات محمية بالكامل ضد الغبار ويمكن غمرها في الماء لفترات طويلة دون المساس بأدائها.

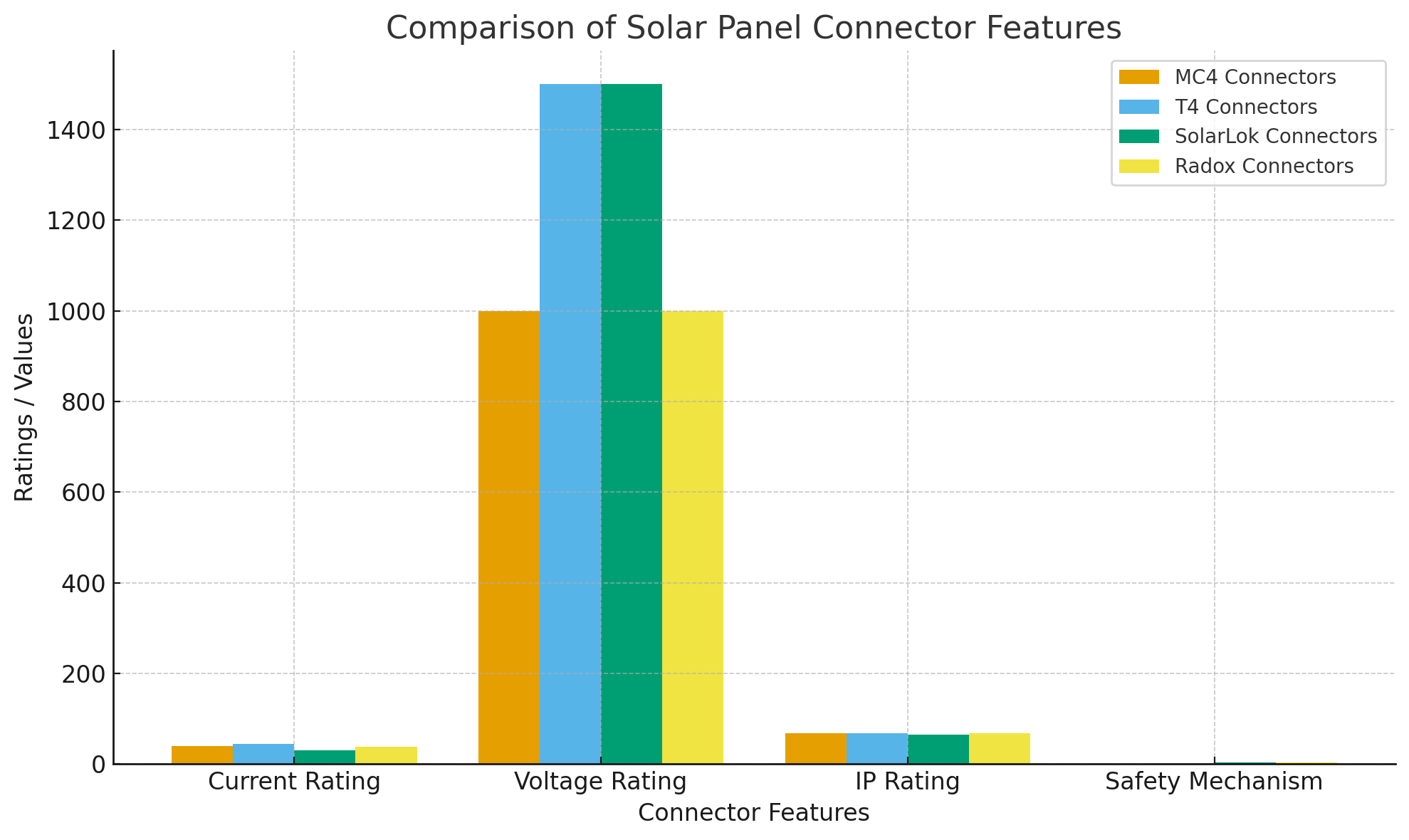

أنواع موصلات الألواح الشمسية

موصلات MC4: معيار الصناعة

النوع الأكثر استخدامًا من موصلات الألواح الشمسية هو موصل MC4. أصبحت موصلات MC4 هي المعيار الصناعي نظرًا لموثوقيتها العالية وسهولة استخدامها وقدرتها على تحمل الظروف البيئية القاسية. وتتميز بتصميم بسيط للتوصيل والتشغيل، مما يسمح بالتثبيت السريع والآمن دون الحاجة إلى أدوات خاصة. تتوفر موصلات MC4 في كلا الإصدارين الذكور والإناث وتتميز بآلية قفل لمنع انقطاع الاتصال العرضي.

تتميز هذه الموصلات أيضًا بأنها مقاومة للعوامل الجوية والأشعة فوق البنفسجية ومتينة، مما يجعلها مثالية للاستخدام في المنشآت الشمسية الخارجية. إن قدرة موصل MC4 على التعامل مع الجهد العالي والتيار تجعله مناسبًا لكل من أنظمة الطاقة الشمسية السكنية والتجارية.

أنواع أخرى شائعة

بالإضافة إلى موصل MC4، يتم استخدام عدة أنواع أخرى من موصلات الألواح الشمسية بشكل شائع في الصناعة:

● موصلات T4: تم تطوير موصلات T4 بواسطة شركة Amphenol Industrial Solar Technologies، وهي معروفة بعملية تركيبها الخالية من الأدوات وقدرتها العالية على حمل التيار. إنها خيار شائع للتطبيقات السكنية والتجارية ولكنها لا يتم اعتمادها على نطاق واسع مثل موصلات MC4.

● موصلات SolarLok: المعروفة أيضًا باسم موصلات Tyco، تتميز موصلات SolarLok بتصميم محايد جنسانيًا، مما يسمح لأي موصلين بالتزاوج دون الحاجة إلى مكونات ذكر أو أنثى. توفر هذه الموصلات مقاومة ممتازة للعوامل البيئية مثل الأشعة فوق البنفسجية والرطوبة.

● موصلات Radox: تم تصنيع موصلات Radox بواسطة شركة HUBER+SUHNER، وهي معروفة بأدائها العالي في الظروف القاسية. يتم استخدامها في البيئات ذات درجات الحرارة العالية وتوفر متانة فائقة ضد التآكل والضغط البيئي.

كيف تعمل موصلات الألواح الشمسية؟

آلية الاتصال

تتكون موصلات الألواح الشمسية من مكونات ذكرية وأنثوية تتلاءم معًا بشكل آمن. يحتوي الموصل الذكر على دبوس يتم إدخاله في مقبس الموصل الأنثوي. عندما يتم دفع الموصلات معًا، يتم تثبيت آلية القفل في مكانها، مما يضمن بقاء الاتصال مستقرًا وآمنًا. تمنع هذه الآلية قطع الاتصال العرضي، الذي قد يؤدي إلى عدم كفاءة النظام أو تلفه.

القفل والفتح

تم تصميم آلية القفل في موصلات الألواح الشمسية لتوفير المزيد من الأمان والأمان. عند ربط الوصلات، تضمن آلية القفل بقاءها في مكانها، حتى في الظروف الجوية السيئة. لفصل الموصلات، غالبا ما تكون هناك حاجة إلى أداة خاصة لتحرير القفل. ويمنع هذا التصميم انقطاع الاتصال العرضي أثناء الصيانة أو التنظيف، مما يضمن عمل النظام الشمسي بشكل موثوق.

العقص والتجمع

لربط الموصلات بكابلات الألواح الشمسية، يتم استخدام عملية العقص. يتضمن العقص تجريد المادة العازلة من الكابل وإدخالها في الدبوس المعدني للموصل واستخدام أداة العقص لتأمين الاتصال. يؤدي هذا إلى إنشاء رابط كهربائي قوي ومستقر بين الكابل والموصل، وهو أمر بالغ الأهمية للحفاظ على أداء النظام.

اختيار موصل اللوحة الشمسية الصحيح

توافق الموصل

عند اختيار موصل اللوحة الشمسية، من الضروري ضمان التوافق مع مكونات النظام. قد تتطلب الألواح الشمسية والعاكسات المختلفة أنواعًا مختلفة من الموصلات، لذلك من المهم اختيار الموصلات التي تتوافق مع مواصفات أجهزتك. تم تصميم الموصلات العامة، مثل MC4، لتكون متوافقة مع معظم الألواح الشمسية ومكوناتها، مما يجعلها خيارًا متعدد الاستخدامات للعديد من التركيبات.

تقييمات الجهد والتيار

يتم تصنيف موصلات الألواح الشمسية للتعامل مع مستويات الجهد والتيار المحددة. من المهم تحديد الموصلات التي يمكنها التعامل مع الجهد والتيار الناتج عن الألواح الشمسية لتجنب ارتفاع درجة الحرارة أو فقدان الطاقة أو فشل النظام. بالنسبة لمعظم أنظمة الطاقة الشمسية السكنية، تكون الموصلات المصنفة بـ 1000 فولت أو 1500 فولت كافية، لكن الأنظمة التجارية قد تتطلب موصلات يمكنها التعامل مع تصنيفات أعلى.

الظروف البيئية

مراعاة الظروف البيئية التي سيتم تركيب النظام الشمسي فيها. إذا كان النظام في منطقة ذات رطوبة عالية، أو درجات حرارة شديدة، أو تتعرض للأشعة فوق البنفسجية، فمن المهم اختيار موصلات مقاومة للعوامل الجوية والأشعة فوق البنفسجية. تأتي العديد من الموصلات عالية الجودة بتصنيف IP، مما يشير إلى قدرتها على مقاومة دخول الماء والغبار.

استكشاف أخطاء موصل اللوحة الشمسية الشائعة وإصلاحها

اتصالات فضفاضة

إحدى المشكلات الأكثر شيوعًا المتعلقة بموصلات الألواح الشمسية هي التوصيلات الفضفاضة. يمكن أن يحدث هذا إذا لم يتم قفل الموصلات بشكل صحيح في مكانها أو في حالة تلف آلية القفل. يمكن أن تؤدي التوصيلات غير الدقيقة إلى فقدان الطاقة أو ارتفاع درجة الحرارة أو حتى حرائق كهربائية. يعد فحص الموصلات بانتظام للتأكد من أنها آمنة أمرًا ضروريًا للحفاظ على كفاءة النظام وسلامته.

ارتداء والمسيل للدموع

تتعرض موصلات الألواح الشمسية لظروف بيئية قاسية، مما قد يؤدي إلى التآكل بمرور الوقت. يمكن أن تتسبب الأشعة فوق البنفسجية والرطوبة وتقلبات درجات الحرارة في تدهور الموصلات، مما يؤثر على أدائها. من المهم فحص الموصلات بانتظام واستبدالها في حالة ملاحظة علامات التآكل، مثل التشقق أو تغير اللون.

استبدال الموصل

بمرور الوقت، قد يلزم استبدال الموصلات بسبب التلف أو التآكل. عند استبدال الموصلات، من المهم التأكد من أن الموصلات الجديدة متوافقة مع النظام الحالي وأنها تلبي تقديرات الجهد والتيار اللازمة. يعد التثبيت الصحيح وتجعيد الموصلات الجديدة أمرًا ضروريًا للحفاظ على أداء النظام.

مزايا موصلات الألواح الشمسية عالية الجودة

مصداقية

الاستثمار في موصلات الألواح الشمسية عالية الجودة يضمن أن نظام الطاقة الشمسية الخاص بك يعمل بكفاءة وموثوقية. تم تصميم الموصلات عالية الجودة لتحمل العناصر والحفاظ على اتصالات آمنة بمرور الوقت، مما يقلل من خطر فقدان الطاقة أو فشل النظام.

تعزيز السلامة

تأتي الموصلات المتفوقة مزودة بميزات أمان مدمجة مثل آليات القفل وحماية القطبية. تساعد هذه الميزات على منع انقطاع الاتصال العرضي والقصور الكهربائي والمخاطر الأخرى التي قد تهدد سلامة النظام.

كفاءة

تضمن الموصلات عالية الجودة الحد الأدنى من فقدان الطاقة من خلال الحفاظ على اتصال كهربائي مستقر. وهذا يزيد من الكفاءة الإجمالية للنظام، مما يضمن نقل أكبر قدر ممكن من الطاقة من الألواح إلى العاكس وتخزين البطارية.

خاتمة

تعتبر موصلات الألواح الشمسية حيوية لأداء وسلامة أنظمة الطاقة الشمسية. يمكن أن يؤدي اختيار نوع الموصل المناسب وضمان التوافق إلى تحسين إنتاج الطاقة وتقليل المخاطر. موصلات عالية الجودة، مثل تلك التي تقدمها كابل اكس اس دي، وضمان المتانة والكفاءة في كل من الإعدادات السكنية والتجارية، مما يزيد من أداء النظام ويقلل من مخاوف الصيانة.

التعليمات

س: ما هو موصل الألواح الشمسية؟

ج: موصل اللوحة الشمسية هو مكون كهربائي يستخدم لربط الألواح الشمسية بأجزاء أخرى من النظام الكهروضوئي، مثل العاكسات والبطاريات. إنه يضمن نقل الطاقة بشكل آمن وموثوق.

س: لماذا تعتبر موصلات الألواح الشمسية مهمة؟

ج: تعتبر موصلات الألواح الشمسية ضرورية للحفاظ على كفاءة استخدام الطاقة، ومنع المخاطر مثل الدوائر القصيرة، وضمان اتصال مقاوم للعوامل الجوية لطول عمر النظام الشمسي.

س: كيف تقوم بتثبيت موصل الألواح الشمسية؟

ج: لتثبيت موصل اللوحة الشمسية، قم بتجريد عزل السلك، ثم قم بتجعيد الموصل على الكابل، ثم قم بقفل الموصلات الذكرية والأنثوية معًا بشكل آمن لضمان اتصال كهربائي مستقر.

س: ما هي الأنواع الشائعة لموصلات الألواح الشمسية؟

ج: الأنواع الأكثر شيوعًا هي موصلات MC4، وهي مقاومة للطقس ومتينة ومتوافقة على نطاق واسع مع الألواح الشمسية. وتشمل الأنواع الأخرى موصلات T4 وSolarLok.

س: كيف يمكنك ضمان طول عمر موصلات الألواح الشمسية؟

ج: سيساعد الفحص والصيانة المنتظمة لموصلات الألواح الشمسية، إلى جانب اختيار موصلات عالية الجودة، على ضمان الأداء على المدى الطويل ومنع التآكل بسبب العوامل البيئية.
